Rayzeek ハイベイセンサー: 倉庫のエネルギー料金が不必要に高い理由

午前 2 時に 500,000 平方フィートの配送センターを歩くと、最初に気づくのは静けさです。 2つ目は光です。中西部の物流回廊にある施設から施設へと、高層 LED の列が 100% の明るさで光り、粉塵とコンクリート以外何も照らしません。通路 42 では 1 人のフォークリフト運転手が働いているのが見えるかもしれませんが、建物全体はまるでスタジアムのイベントを開催しているかのように照明されています。外では、公共料金メーターが CFO を怖がらせるような速度で回転しています。

LED は故障していません。彼らはまさに、やるべきことをやっているのです。制御ロジックに障害があります。世界で最も効率的な照明器具であっても、一晩に 8 時間空の空気を灯す場合には、その危険性が高まります。古いメタルハライドを LED に交換するためのスプレッドシートのロジックは否定できませんが、運用上の現実は 制御する これらの LED は、純営業利益 (NOI) が保存されるか、または消滅する場所です。その違いは、多くの場合、空中 40 フィートに設置されたホッケーのパックほどの大きさのプラスチック片に帰着します。

高さの物理学

廊下であろうと格納庫であろうと、モーション センサーはモーション センサーであるという誤解が広まっています。通常、この想定は、施設管理者が初めて高層ベイ環境に標準のオフィスグレードのセンサーを設置しようとしたときに無効になります。取り付け高さが 15 フィートを超えると、検出の物理的性質が大幅に変化します。

最新の物流ハブの標準的な高さである 30 フィートまたは 40 フィートでは、標準の受動的赤外線 (PIR) レンズによって投影される検出の「円錐」が非常に薄く広がります。センサーは全速力で移動するフォークリフトを検出する可能性がありますが、ゆっくりと歩いている作業員やマニフェストを確認するために一時停止しているオペレーターを見失うことになります。これらにより、カバレッジ パターンに「デッド ゾーン」が作成されます。この高さでの検出の見逃しは、単に迷惑なだけではありません。生産を停止してしまいます。ライトが消え、ドライバーがブレーキを踏み、安全プロトコルが作動します。

これに対処するために、Rayzeek ハイベイ センサーのような産業グレードのユニットは、狭く深く浸透するように設計された特殊なレンズ形状を利用しています。検出ゾーンをより狭いビームに集中させ、小さな動きを捕捉するのに十分な解像度で床に到達します。光学系を高度に合わせることが重要です。このような高さで汎用センサーを使用することは、肉眼で通りの向こう側から新聞を読もうとするようなものです。情報は存在しますが、機器では解決できません。

0 ～ 10V 調光のロジック

次に、センサーが実際に作動したときに何が起こるかという問題があります。蛍光 T5 やメタルハライドの時代、センサーは鈍器、つまりハードスイッチングでした。クリックしてオフをクリックします。これは安定器にとって残酷であり、作業員を発狂させる「ディスコ効果」を生み出しました。

最新の産業用 LED は 0 ～ 10V の調光プロトコルで動作し、通常はドライバーから出ている紫と灰色 (またはピンク) の低電圧制御線を利用します。適切なハイベイセンサーは電力をカットするだけではありません。ドライバーと通信して光レベルを上下させます。この区別は、ハードウェアの寿命にとって重要です。 LED ドライバーをハードスイッチするたびに、突入電流が発生します。これを 1 シフトに 50 回行うと、50,000 時間持続するはずの器具の寿命を大幅に短縮することになります。

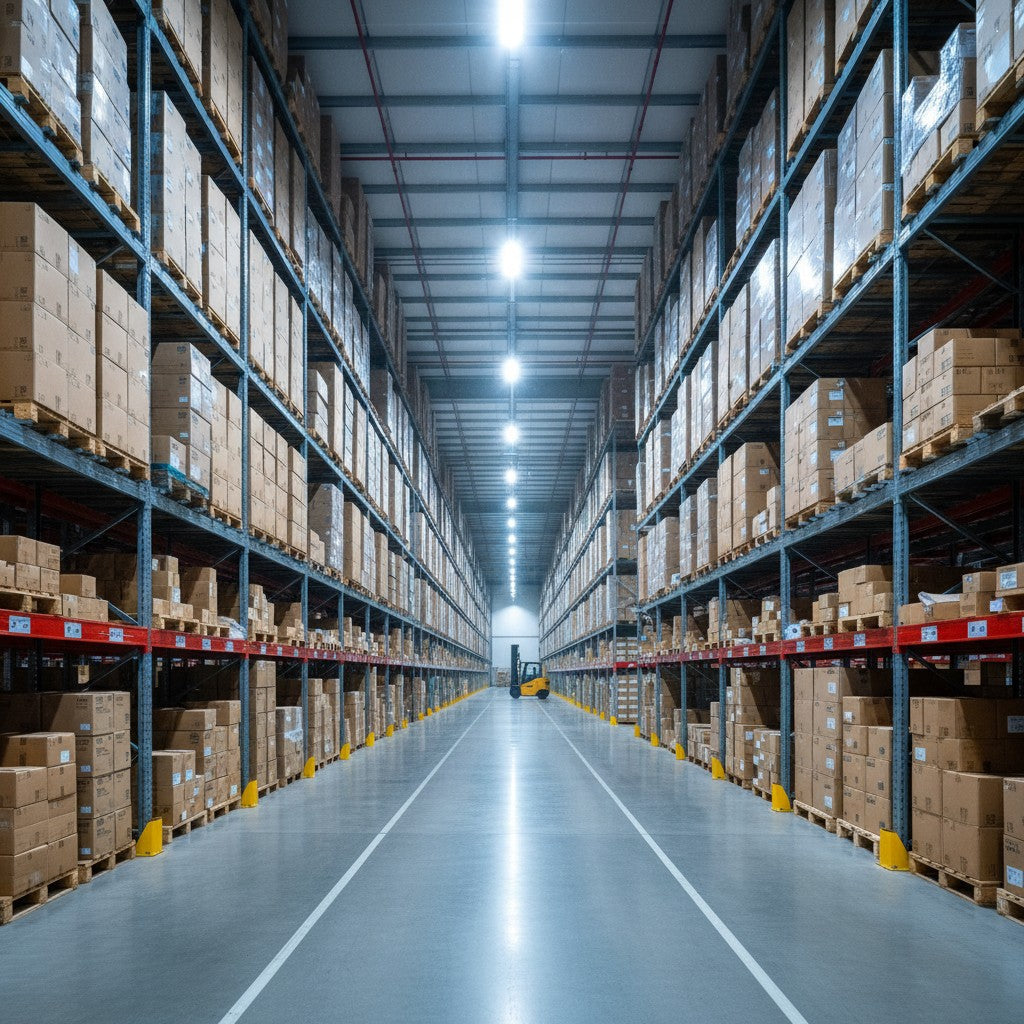

ここには、生の節約を追求する際に見落とされがちな安全上のニュアンスもあります。 「Dim-to-Off」戦略は積極的で、最も多くの現金を節約できますが、稼働中の倉庫では「Bi-Level Dimming」の方が賢明な戦略となることがよくあります。この構成では、Rayzeek センサーは、通路が空いている場合、完全にオフにするのではなく、光出力を 10% または 20% に下げます。これにより、フォークリフトの運転手が通路の端にある真っ暗な空間を見つめる「洞窟効果」が解消されます。背景光は残り、安全性は維持されますが、エネルギー消費量は 80% 以上減少します。施設管理者の予算を使い果たすことなく、安全担当者を満足させることができます。

アクセスエコノミー: エレベーター vs. はしご

ベテランの施設管理者とスプレッドシートの理論家を分けるのは、ある信念です。それは、ハードウェアのコストは、ハードウェアにアクセスするコストに比べれば取るに足らないものであるということです。

失敗の経済性を考えてみましょう。一般的な電池式ワイヤレス センサーの価格は 15 ドルです。有線接続の Rayzeek ユニットの価格は 45 ドルになる可能性があります。理論上は、汎用ユニットが勝利を収めているように見えます。しかし、18 か月後にその汎用ユニットのバッテリーが切れたり、ルーターの更新後にワイヤレス ペアリングが失敗したりすることがあります。センサーはレンガになり、コンクリートから 40 フィートの高さに設置されています。

はしごを使って到達することはできません。 JLG 1930ES などのブームリフトまたはシザーリフトが必要です。シカゴやコロンバスのような主要な市場では、そのエレベーターの 1 日あたりのレンタル料金に配送とオペレーターの人件費を加えると、優に 500 ドルを超えるでしょう [[確認]]。あなたは今、2 ドルのバッテリーを交換するのに 500 ドルを費やしています。それが「アクセスエコノミー」です。

これが、経験豊富な請負業者が高層用途のバッテリー駆動の「スマート」センサーを拒否する理由です。彼らは、器具の電源に直接接続する線間電圧で駆動されるユニットに引き寄せられます。一度取り付けてしまえば、電池を交換する必要はありません。スチールラックを通過できない Wi-Fi 信号には依存しません。ファームウェアのアップデートは必要ありません。

現場作業員も、アプリベースの制御よりも物理的な構成を好みます。スマートフォンの時代には直観に反するように思えるかもしれませんが、産業環境ではディップスイッチの方がアプリよりも優れています。アプリにはログイン、特定の電話、クラウド接続が必要です。メンテナンス管理者が会社を辞めてパスワードを持ち去った場合、照明システムは孤立してしまいます。時間遅延と感度用の物理ディップ スイッチを備えた Rayzeek センサーは、現在でも 20 年後でも、電気技師であれば誰でもドライバーを使って調整できます。これは、堅牢でアクセスしやすく、ソフトウェアの陳腐化の影響を受けない、最良の意味での「ダム」テクノロジーです。

運用のための調整: 冷凍フォークリフト

ハードウェアの良さはその設定によって決まります。改修における一般的な障害モードは、「アグレッシブ セーブ」です。これは、マネージャーが「ホールド タイム」（動作が停止した後にライトが点灯し続ける時間）を 30 秒などの厳しい値に設定したときに発生します。

冷蔵倉庫にいるフォークリフトの運転手を想像してみてください。彼はパレットの位置で停止し、バーコードをスキャンして画面を確認しました。彼はじっと座っています。 30秒が経過します。ライトが暗闇に沈みます。今、彼は働く代わりに漂流者のように腕を振ってセンサーを作動させようとしている。これは1時間に10回起こります。生産性は崩壊し、最終的には誰かがセンサーのレンズをテープで貼り付けてライトを強制的に点灯させ、ROI を完全に破壊します。

工業用ホールドタイムのスイートスポットが 30 秒であることはほとんどありません。通常は 5 ～ 10 分です。これは、ワークフローの自然な一時停止の原因となります。 Rayzeek ユニットでは、物理ディップ スイッチを介してこの粒度を実現できます。

誤ったトリガーも考慮する必要があります。ヒーターの通気口または HVAC 出力の近くにセンサーが取り付けられている場合、熱乱流によって標準の PIR センサーが動きがあると認識する可能性があります。照明は一晩中点いたり消えたりを繰り返し、施設内を悩ませます。ここで感度調整が重要になります。検出範囲をダイヤルダウンすると、HVAC システムが照明料金を制御できなくなります。微調整のプロセスには数日間の観察が必要ですが、一度設定するとそのまま維持されます。

レトロフィットの計算

線間電圧センサー、0 ～ 10 V の調光、適切なホールド時間を組み合わせると、数値はうまくいきます。一般的な 24/7 の運用では、空き時間を 40% 削減するだけで、14 か月未満でセンサー ハードウェアの ROI が得られます。これは標準的な商用 kWh レートを想定しています。エネルギーコストが高い地域では、回収が加速します。

この計算には公共料金のリベートも考慮されていません。多くの電力会社は、LED 器具にネットワーク制御やスタンドアロン制御を追加する場合に大幅なインセンティブを提供しており、多くの場合、DesignLights Consortium (DLC) 認定製品リストを通じて検証されています。これらのリベートは州やプロバイダーによって大きく異なりますが、センサー ハードウェアのコスト全体をカバーできる場合もあります。

目標は、建物自体を管理できるほどインテリジェントな建物です。最高の照明制御システムとは、もう考える必要がないものです。バッテリー交換やソフトウェアのアップデートは必要なく、ドライバーを混乱させることもありません。作業が終わったら照明を消すだけです。
