古い家での Rayzeek センサーの改造: 非中立ガイド

私たちは皆、そこに行ったことがある。新しいスマート スイッチを購入し、電源を切り、廊下でフェイスプレートのネジを外せば、20 分のアップグレードの準備が整います。しかし、デバイスを壁から引き抜いた瞬間、楽観的な考えは消え去ります。マニュアルで約束されていた黒、白、裸の銅線のきちんとした束の代わりに、布で包まれた 2 本のワイヤーだけがこちらを見つめているだけの、ほこりをかぶった窮屈な鉄製の箱が見つかります。おそらく背面にアースネジがあるかもしれませんし、ないかもしれません。しかし、マニュアルに絶対に必要と書かれている唯一のものが欠けています。それは中性線です。

これは、1980 年代半ばより前に建てられた住宅、特に戦前の住宅ストックが「宝石箱」やノブとチューブの残骸でいっぱいである北東部での標準です。標準のスマート スイッチでは、回路を完成させ、ライトがオフのときに電源をオンにしておくために、中性線 (通常は白) が必要です。これがなければスイッチは機能しません。

以前は、電気技師を雇って乾式壁をこじ開け、新しい 14/3 Romex ラインを引くか、諦めてトグルを使い続けるかという選択肢が高価でした。しかし、現代のソリッドステートエレクトロニクスは第三の道を提供します。これらの古いボックスに自動化を後付けすることはできますが、それには Rayzeek RZ021 などの特定のハードウェアと、壁内の 2 本のワイヤーが実際に何をしているのかを明確に理解する必要があります。

「スイッチループ」の構造

問題を解決するには、ニュートラルが欠落している理由を理解する必要があります。元の電気技師はそれを忘れていませんでした。当時はコードと配線ロジックの動作が異なっていました。最新の設置では、電源は最初にスイッチ ボックスに供給され、ライン (ホット)、ニュートラル (リターン)、およびアースが提供されます。スイッチは熱線を遮断し、中性線がライトまで通過します。

しかし、多くの古い家では、最初に天井の照明器具に電力が供給されます。次に、電気技師は 1 本の 2 線ケーブルを壁に通してスイッチの位置まで配線しました。これは スイッチループ。 1 本のワイヤは電力を低下させ (ライン)、もう 1 つのワイヤはスイッチが閉じているときに電力をライト (負荷) に戻します。機械式スイッチは電力を消費する必要がないため、ニュートラルはありません。回路を遮断するだけで十分でした。

DIY ユーザーが不意を突く注意が必要な部分は次のとおりです。スイッチ ループでは、白いワイヤが熱線として使用されることがよくあります。生きていることを示すために黒いテープでマークする必要がありますが、壁の中に40年も入っていると、そのテープが剥がれてしまうことがよくあります。そこで、ボックスを覗いて、黒いワイヤーと白いワイヤーを見て、「黒がホット、白がニュートラル」と仮定します。 その思い込みはあなたの賢いスイッチを吹き飛ばしてしまいます。 スイッチ ループでは、白はおそらく入ってくるホット、黒はライトに戻るスイッチされたレッグです。ニュートラルは天井のバラの中に隠れており、スイッチボックスを完全にバイパスします。

2 つのスイッチが同じ照明を制御する廊下や階段を扱っている場合は、「3 方向」の領域に入ります。これは、トラベラー ワイヤーが関与する、はるかに複雑な獣です。古いボックスに 3 本または 4 本のワイヤ (アースを除く) が入っていて、中性線の束が後ろに差し込まれていない場合は、停止してください。標準的な単極非中性センサーは、回路ロジックを再配線しない限り、そこでは機能しません。ここでは、単極スイッチ ループ (スイッチ 1 つ、ライト 1 つ、ニュートラルなし) に厳密に焦点を当てています。

カーディナル・シン：「ブートレッグ・ニュートラル」

ニュートラルが欠けていることに気づくと、人々は多くの場合、インターネットで回避策を探します。フォーラムの投稿やビデオでは、スマート スイッチの中性ネジを裸の銅アース線または金属ボックス自体に接続することを提案しています。スイッチの電源が入ったので、「動作しました」と表示されます。

これはやめてください。

これは「ブートレッグ ニュートラル」または「ブートレッグ グラウンド」として知られており、NEC 404.2(C) および基本的な電気的安全性に直接違反します。アース線は、短絡などの障害状態のときにのみ電流を流し、ブレーカーを作動させて火災を防ぐことを目的とした安全経路です。スマート スイッチの動作電流のリターン パスとして使用すると、接地システムに常に電力が供給されることになります。

最良の場合、地面に「ノイズ」が発生し、家の中の他の場所の敏感な電子機器に支障をきたします。最悪の場合、上流でアース線が切れたり切断されたりすると、スイッチの金属ケースや前面プレートのネジに 120 ボルトの電圧がかかる可能性があります。私はこれをフィラデルフィアの長屋で見たことがありますが、前の所有者がニュートラルを密造したため、住宅所有者がカバープレートの金属ネジに触れただけでショックを受けたという事件がありました。ニュートラルを持っていない場合、ニュートラルを偽造することはできません。ハードウェアなしでも動作するように設計されたハードウェアを使用する必要があります。

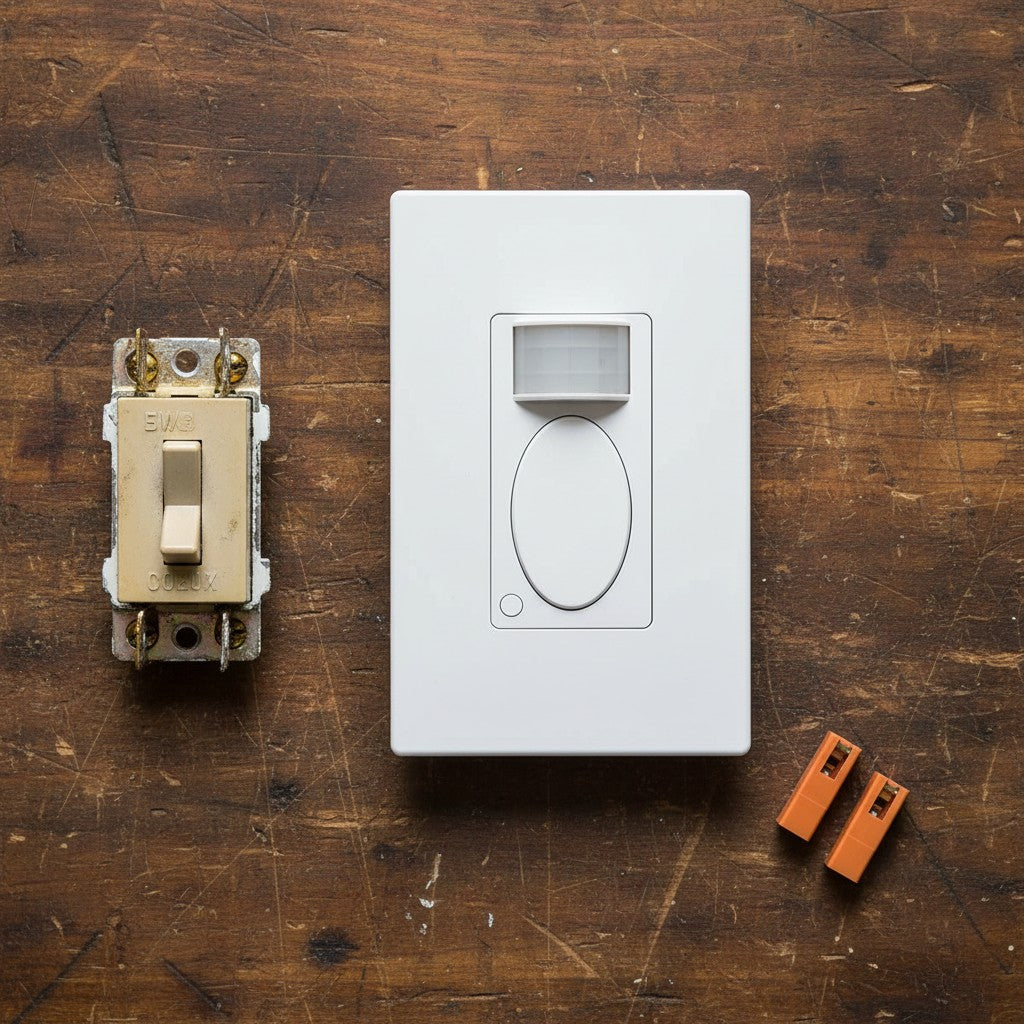

ハードウェア ソリューション: Rayzeek RZ021

大規模な改修なしに新しいワイヤーを引くことはできず、安全な地面を欺いてはいけないため、スイッチループのルールに従って動作するデバイスが必要です。ここは、 Rayzeek RZ021 (および同様の非ニュートラル モーション センサー) が適合します。

標準のスマート スイッチは本質的に小型コンピュータであり、電球への電力が供給されていない場合でも 24/7 を実行する必要があるため、ニュートラルが必要です。回路を完成させるためのニュートラルがなければ、作動し続けることができません。 RZ021 は、電球自体に微小な細流電流を流す高効率設計でこの問題を解決します。この電流は、センサーの脳を維持するには十分ですが、電球を点灯するには十分ではありません。

これを配線すると、標準のスマート スイッチに比べて、図は一見シンプルになります。あなたは ライン 入力、 ロード 出力、および 地面.

1. 行: 入力電源に接続します (電圧テスターで確認した場合は、スイッチ ループの白いワイヤが多い)。
2. 負荷: ライトに向かうワイヤー (多くの場合は黒いワイヤー) に接続します。
3. 地面: 裸の銅線または緑色のワイヤに接続します。

海賊版ハックとは異なり、このデバイスは、内部アーキテクチャに応じて、接地基準を安全に使用するか、負荷漏れに依存するように設計されています。重要なのは、パネルへの専用のリターン パス (ニュートラル) が必要ないことです。遮断ループ内に位置し、動きを検出するのに十分な電力を吸い上げます。

設置の現実: ボックスを飼いならす

配線図を知ることは別のことです。 1950 年代のスチール製ボックスに物理的に取り付けることは別の問題です。古い「宝石箱」は浅いことで有名で、深さがわずか 2 インチの場合もあります。最近のセンサーはかさばります。あなたは、1 クォートのハードウェアを 1 パイント サイズの穴に取り付けようとしています。

まず、 ブレーカーをオフにする 非接触テスターで電源が切れていることを確認します。パネル内のラベルを決して信用しないでください。スイッチで確認してください。

古いトグルスイッチを外すときは、配線の状態を確認してください。 1920 年代から 1940 年代の住宅では、脆い布製断熱材が使用されていることがあります。ワイヤを移動したときに絶縁体に亀裂が入ったり剥がれたりした場合は、新しいスイッチを取り付ける前にそれに対処する必要があります。高品質の絶縁テープ (Super 33+ など) または熱収縮チューブを使用して、箱に入る部分まで絶縁体を修復します。

ワイヤーを接続する場合、ワイヤーナットをねじることに慣れているかもしれません。ただし、このような狭いボックスでは、標準のワイヤー ナットはかさばり、押し戻すのが難しい場合があります。使用することを強くお勧めします ワゴ221レバーナット これらの改修のために。よりスリムで、ワイヤーを確実にロックし (デバイスを押し込んだときにワイヤーが抜けないように)、ワイヤーをボックスの背面にジグザグに折り畳むのが簡単になります。

アースに関する簡単なメモ: 箱を開けて見つけた場合は、 アース線がまったくありません— わずか 2 本のワイヤであり、裸の銅線はありません — おそらく、ノブとチューブの配線、または接地されていない NM ケーブルを扱っていることでしょう。この特定のケースでは、注意が必要です。一部のセンサーは機能するために接地接続を必要とします。ボックスが金属製で電線管で給電されている場合 (シカゴやニューヨークでは一般的)、ボックス自体が接地されている可能性があります。本当にグランド パスが存在しない場合、コードごとにグランド基準を必要とするデバイスを技術的に取り付けることはできません。安全基準を満たすために上流に GFCI ブレーカーを設置する必要がある場合がありますが、それは「プロに依頼」の領域に入ってきます。

「ゴーストライト」現象

RZ021 がインストールされ、電源が再びオンになり、モーション センサーがカチッと鳴ります。これで完了だと思うかもしれませんが、廊下の備品を見上げてください。 LED の電球が、スイッチがオフのときでも、かすかに点滅したり、薄暗く光ったりしていませんか?これが「幽霊化」です。

ニュートラルなしスイッチが、電力を供給し続けるために電球からわずかな電流をどのように吸い上げているかを覚えていますか?古い白熱電球は、この小さな電流を気にしませんでした。フィラメントが光るほど熱くならないでしょう。しかし、最新の LED は信じられないほど効率的です。この小さな滴りは、LED ドライバのコンデンサを充電するのに十分である可能性があり、ドライバが短時間点滅または点灯します。

センサーは故障していません。トリクル電流と高効率の最新の LED の間に物理的な不一致が見られるだけです。解決策は 2 つあります。

1. 負荷を増やします: 器具に複数の電球がある場合は、合計ワット数が漏れ電流を吸収するのに十分な高さであることを確認してください。場合によっては、電球を 1 つ高品質の LED に交換するだけで解決することがあります。
2. バイパスコンデンサ: ちらつきが続く場合は、「バイパス コンデンサ」を取り付ける必要があります (多くの場合、一部のニュートラルなしキットに含まれているか、別売りです)。この小さなコンポーネントはインストールされます 照明器具のところに （天井内）、ラインとニュートラルを横切って配線されています。これはスポンジのように機能し、細流電流を吸収してLED電球をバイパスし、ライトを完全に消灯したままにします。

ザ・クワイエット・ハウス

ワイヤーを折り曲げてフェイスプレートをネジで留めると、違いはすぐに分かります。両手にカゴを持ってランドリールームに入ると、電気が点灯します。あなたが立ち去ると、5分後に電源が切れます。もう子供たちに電気を消せと叫ぶ必要はありません。もう暗闇の中で手探りする必要はありません。

古い家を改修するのは、YouTube チュートリアルで見られるほどきれいではありません。ワイヤーは汚れていて、箱は小さく、コードは古いです。しかし、適切なセンサーを使用し、配線の制限を尊重すれば、1950 年代の家を 21 世紀に再現するために漆喰を取り壊す必要はありません。ワイヤーナットをしっかり締めて、海賊版のニュートラルには近づかないようにしてください。
