新しいセンサースイッチがライトをストロボにする理由 (およびその修正方法)

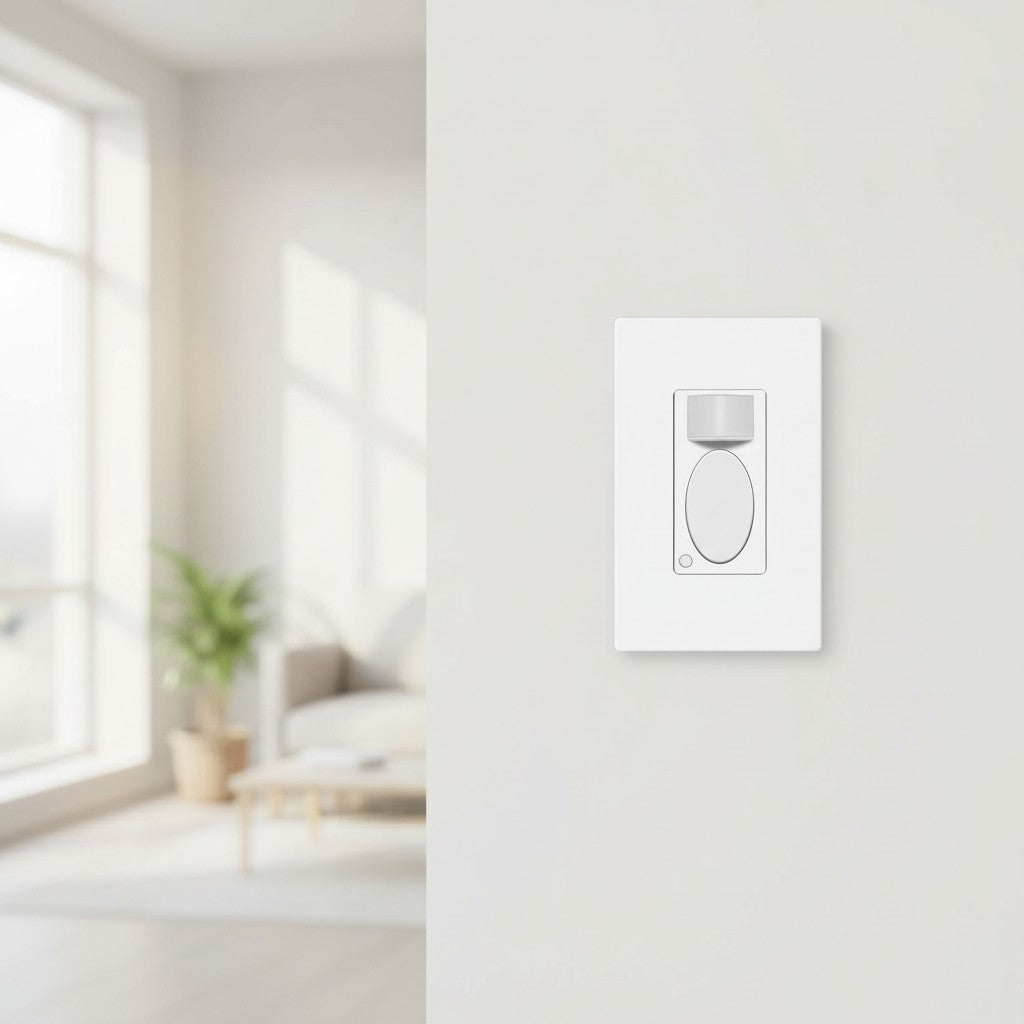

新しいモーションセンサースイッチの取り付けが完了しました。配線図に従い、ワイヤーにキャップをし、フェイスプレートをネジで締めて、ブレーカーをオンにしました。あなたは自動化の利便性を期待していました。代わりに手に入れたのは、遭難スパイラルのディスコのようなリビングルームです。ライトはリズミカルに点滅し、数秒ごとにパルスする場合もありますが、完全に消えずにかすかな不気味な輝きが残る場合もあります。

もどかしい瞬間です。欠陥のあるユニットを購入した場合、またはテクノロジーがジャンクである場合、本能的にスイッチのせいだと考えます。ただし、壁から取り外して返品を始める前に、目に見えるものは欠陥ではないことを理解する必要があります。それは物理学の矛盾です。あなたは、愚かなデバイス用に設計された回路にスマート デバイスを導入しました。そして、2 人はどちらが電力を取得するかについて議論しています。

「オフ」スイッチの神話

ちらつきを解決するには、照明のスイッチが何をするのかという考えを忘れなければなりません。機械式トグルスイッチの時代では、「オフ」は回路が物理的に壊れていることを意味していました。エアギャップによってワイヤが分離されました。電気は流れませんでした。それは単純で、残忍で、効果的でした。

スマート センサー、特に「ニュートラル不要」または 2 線式センサーには、そのような贅沢はありません。それはコンピューターです。動作検知器、ロジックチップ、リレーが搭載されており、部屋に入ってきたときにそれを感知するには、すべて起きていなければなりません。スイッチが本当にすべての電力を遮断した場合、スイッチ自体もオフになります。それは死んでしまい、動きを感知して照明を元に戻すことができなくなります。

では、独自の専用回路を完成させるための中性線がなければ、どうやって生き続けるのでしょうか?それは騙します。スイッチが技術的に「オフ」の場合でも、電球自体を通じて微量の電気を吸い上げます。これは漏れ電流または寄生電力と呼ばれます。

電気配線を配管システムのように考えてください。標準的なスイッチは、水を完全に遮断するバルブです。ただし、2 線式スマート センサーは、パイプの凍結を防ぐのに十分な量の水を意図的に滴下するバルブのようなものです。内部電子機器に電力を供給するには、その細流の流れが必要です。

何十年もの間、白熱電球を使用していたので、これは問題になりませんでした。タングステン フィラメントは重い抵抗負荷、つまり大きくてダムなパイプです。ほんの少し電流を流しても何も起こりません。点灯しません。そのエネルギーは無視できるほどの熱として放散されるだけです。フィラメントは漏れを無視します。

次にLEDが登場しました。

単純な抵抗とは異なり、LED はコンデンサとドライバーが詰め込まれた複雑な電子デバイスです。非常に効率的です。センサーが生き続けるためにその小さな「トリクル」漏れ電流をラインに送ると、LED のコンデンサがそれをキャッチします。一口ずつそのエネルギーを蓄えます。最終的に、コンデンサは LED を起動するのに十分な量まで充電されます。 フラッシュ。 電球は一瞬点灯し、エネルギーを消費して暗くなります。その後、このサイクルが繰り返されます。 充電、充電、充電、フラッシュ。

これはちらつきの問題の核心です。これは配線上の幽霊ではありません。これは、単にスリープ状態を維持しようとするスイッチによって電力が供給され、設計どおりに機能するコンデンサです。場合によっては、これはかすかな安定した輝きとして現れ、「ゴースト」と呼ばれることがよくありますが、この場合の漏れ電流は、暗い部屋で LED を薄暗く点灯し続けるのに十分な量です。しかし、暴力的なストロボは、この不一致のより一般的でより深刻な症状です。

最小積載床

この不安定性の 2 番目に多い原因は単純に飢餓です。すべてのスマート センサーには、データシートに「最小負荷」というラベルの付いた仕様が記載されています。 RZ-021 などの多くの Rayzeek センサーの場合、これは約 10 ～ 15 ワットになる可能性があります。

私たちはエネルギーを節約するために可能な限り低いワット数を探すように訓練されているため、この数値を無視することがよくあります。アイランドキッチンの上におしゃれな LED ペンダントを 1 つ取り付けることもできます。その電球は高効率の 4 ワットの燭台式のものかもしれません。それをセンサーに接続すると、制御不能に点滅します。

何が起こっているかは次のとおりです。センサーは、それ自体を安定させるためにライン上に一定量の抵抗を必要とする機械です。負荷が小さすぎる場合 (4 ワットの電球など)、センサーは必要な電力を引き出すことができません。電源を入れようとすると、停止し、シャットダウンし、再起動して、再試行します。それは電気的飢餓のループです。

これは、ユーザーが古い 60 ワットの白熱灯を超効率の 3 ワット LED に交換した複数の電球を備えた器具でよく見られます。 3 つある場合、合計負荷は 9 ワットになります。センサーが機能するために 10 ワットが必要な場合は、危険領域にいます。スイッチの物理的性質により、操作するにはより重いカウンターウェイトが必要です。それは提案ではありません。それは燃料要件です。

バイパスアダプター: 必要なバンドエイド

2 線式システム (ボックス内に中性線がない) で LED がちらつく場合は、設定を変更するか、ワイヤーを締める必要がある可能性があります。残念ながら、多くの場合、スイッチではこれを修正できません。治具で固定する必要があります。

ここは、 バイパスアダプター (多くの場合、モデル RZ-AN01) が機能します。これは 2 本のワイヤーが付いた小さな長方形のブロックで、多くのセンサーが付属しているか、個別に購入できます。

人々はこれらをインストールすることを嫌います。はしごに戻り、照明器具を開け、プラスチックの箱を天蓋に押し込む必要があります。ハックのような感じです。しかし、ダム配線にスマート テクノロジーを後付けする世界では、多くの場合、それが唯一の信頼できるソリューションです。

アダプターはランプと並列に配線されています。つまり、アダプターは照明器具のところでホット線と中性線を介して接続されています。水のたとえを覚えていますか?アダプターは圧力解放バルブのように機能します。これは、漏れ電流が敏感な LED 電球をバイパスするための安全な専用経路を提供します。センサーはアダプターを通じて細流の電力を取得し、LED は実際に電源をオンにするよう指示されるまで暗いままになります。

また、低ワット数の状況でも負荷を安定させるのに役立ちます。 4 ワットの電球が 1 つある場合、アダプターは回路に必要な電気的な「重み」を追加するため、センサーは安定した状態を保ちます。

設置後、スイッチまたは器具からブーンという音が聞こえる場合があります。これは、同じ問題、つまりスイッチの電子機器と電球のドライバー間の高調波歪みの別の周波数です。バイパス アダプターは主にちらつきに使用されますが、多くの場合、ブザー音の原因となる電気ノイズも平滑化されます。中性線のないシステム用の汎用スタビライザーです。

ドライバー宝くじ

制御できない変数が 1 つあり、それが最もイライラすることがよくあります。それは、LED 電球自体の品質です。

すべての LED が同じように作られているわけではありません。 Cree や Philips などの信頼できるブランドから「調光可能な」LED を購入できます。これには、堅牢な入力フィルタリングと高品質のコンデンサが搭載されています。 「Amazon Choice」の汎用 LED の 6 個パックを同じ価格で購入することもできます。

これらの安価な電球は、電力変動に対応するコンポーネントを取り除くことでコストを削減します。漏れ電流に対して非常に敏感です。完璧に取り付けられた Rayzeek センサーと正しく配線されたバイパス アダプターがあれば、安価な電球でも問題なく使用できます。 まだ 内部ドライバーがゴミのためちらつきます。

安価な電球の故障の原因が高価なセンサーにあることが多いのは、不快な現実です。他のすべてを試した場合は、電球がスマート スイッチの電子環境に対応できないことが問題である可能性があります。

安定への道

あなたはツールを手に、明滅する光の中に立っています。実際にこれをどのように解決しますか?センサーを取り外すことから始めないでください。除外のプロセスに従います。

まずは負荷を確認します。電球が入っていた箱を見て、ワット数を合計してください。総電力が 15 ワット未満で単一の器具を制御している場合は、ほぼ確実に最小負荷障害が発生しています。

次に、「スワップ テスト」を試してください。標準的な白熱電球がガレージやユーティリティの引き出しに眠っている場合は、それを器具にねじ込み、LED の 1 つを交換します。白熱電球は巨大な抵抗器です。ちらつきがすぐに止まる場合は、漏れ電流または最小負荷に問題があることが確認できます。センサーは正常に動作します。 LED は電力状況に対処できません。

スワップ テストによってシステムが安定した場合、永続的な修正はバイパス アダプターです。金具に取り付けます。隙間を埋めて漏れを吸収し、非効率な白熱電球を点灯し続けることなく負荷要件を満たします。

最後に、アダプターが取り付けられていてもストロボが見える場合は、電球を確認してください。低価格帯のジェネリック医薬品の場合は、よりスペックの高い別のブランドに交換してください。センサーが本当に互換性がないことはまれです。 すべて LED ですが、LED と争うことはよくあることです。 悪い LED。

ちらつきを止めるために家の配線をやり直す必要はありません。電球以外のどこかに電流を流す必要があるだけです。
